东莞华明打磨抛光除尘案例类别: 五金制品

简介:东莞华明灯具有限公司位于东莞市清溪镇, 于1997年在华投资建立的专业生产基地。自成立以来,公司规模逐渐壮大,成为ISO-9001认证的专业灯具公司。公司主要生产高、低压轨道灯、迷你轨道灯、软轨灯、快接灯、吸顶灯、展示灯等系列,在车间1楼设1条抛光线已配套湿式除尘器,现对该条线体进行升级改造。受华明公司投标邀请,我东莞市万川环保工程有限公司对该抛光车间除尘系统进行投标,以供参考。

0769-22627330 15876993318

产品详情

       东莞华明灯具有限公司位于东莞市清溪镇, 于1997年在华投资建立的专业生产基地。自成立以来,公司规模逐渐壮大,成为ISO-9001认证的专业灯具公司。公司主要生产高、低压轨道灯、迷你轨道灯、软轨灯、快接灯、吸顶灯、展示灯等系列,

        在车间1楼设1条抛光线已配套湿式除尘器,现对该条线体进行升级改造。受华明公司投标邀请,我东莞市万川环保工程有限公司对该抛光车间除尘系统进行投标,以供参考。

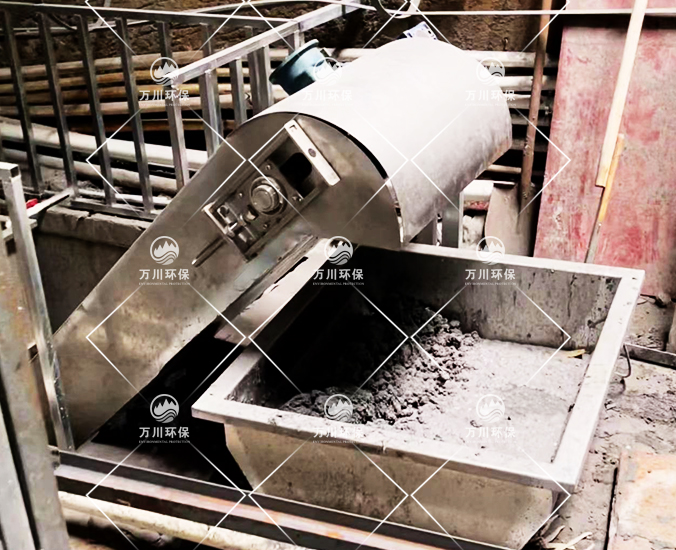

    自动刮板机优点:

    1、自动刮泥,减少换水频率

    2、减少抛光蜡、金属泥堵塞喷淋系统

    3、降低人工成本

     1、吸尘罩设置方位和吸入速度要求设计合理,用较小的排风量获得良好的收尘效果,在不影响操作的情况下,采用密闭或半密闭吸尘罩,吸尘罩采用半密闭,下侧吸尘,吸尘罩的截面风速为:2m/s,标准要求大于1m/s。

     2、管道直径和布置方式要求所有管线统一布置,尽量少占空间,力求简单、紧凑、平整、美观,而且安装、操作和检修要方便。在装有弯头处设置检修口,直管道3米一个快速检修口,在保证使用效果的前提下使管道系统投资和运行费用最低为原则;

     3、管道宜采用不产生火花的导电材料制作且不得使用非导体衬里。

     4、管道应等电位连接并接地。在露天或潮湿环境中设置的输送管道应防止潮气进人;

     5、除尘应采用安全、高效的除尘方式,湿法除尘是目前成熟的工艺;

     6、整个除尘系统应保持良好的电气连接并可靠接地;

     7、采用湿法除尘时,设置水流量、水压水位监测报警系统。水位与水量应满足除尘需求,当低于额定水位与水量时,通过液位浮球控制,补水阀门开启,将水补至水池内;低水位触发声光报警。

     8、吸尘管内设有循环过滤喷淋系统,安全性高。

     9、吸尘主管道转弯处安装快速检修口;

     10、管道弯头为4节拼装,弯曲半径R≥1.5D;

     11、管道连接用法兰连接,法兰盘间电气连接跨接电阻<0.03Ω;

     12、风管支架应牢固、可靠,在不挡住检修测量口的情况下,做到美观、统一。管径小于400mm,吊架距离为3.0m,大于等于400mm时,吊架距离大于等于4.0m。

     13、动力线使用阻燃电缆,电缆走线用镀锌线管和镀锌线槽,符合粉尘防爆要求。


     根据技术要求,本工程设计编制范围为恒信亿丰公司抛光车间除尘系统。具体内容为:

     1.除尘系统的工艺设计;

     2、设备配置及安装;

     3、电气设计及安装

     4、工作人员的培训。

     5、工程概算。

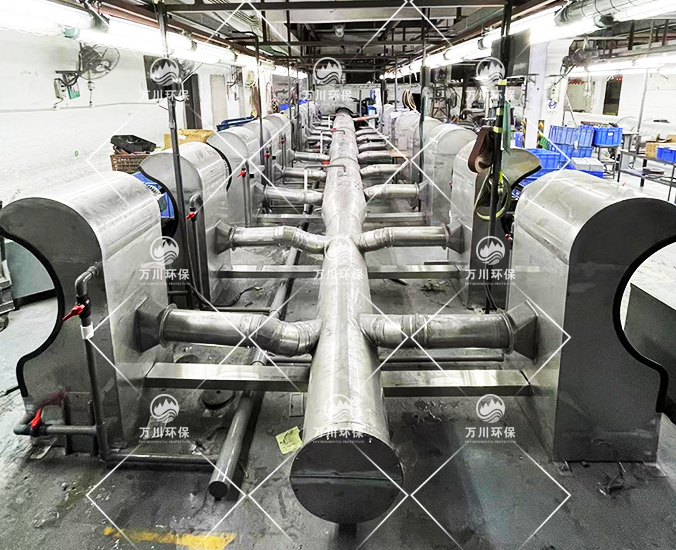

     有12台抛光机, 2台三角拉丝机安放在抛光车间共计26个吸尘口。其中10台抛光机18个抛光工位(18个吸尘口);2台抛光三角拉丝机工位(4个吸尘口);2个独立房间(4个吸尘口),10台抛光机和2台拉丝机设计为一套除尘系统,大工件打磨房设为有一套除尘系统,设计管内风速为23m3/s。

除尘系统风量统计如下:

设备名称

吸尘口

常开吸尘口

风量小计(m3/h)

抛光机

Ø150mm18个

13个

13个 *1462m3/h=19006

拉丝机

Ø200mm4个

4个

4个*2600m3/h=10400

合计



29406

打磨房风量统计如下:

设备名称

水帘柜尺寸(mm)

风量小计(m3/h)

1#打磨房

3000*800*2100

3 m*5000m3/h=15000

2#打磨房

3000*800*2100

3 m*5000m3/h=15000

合计

30000



   经治理后,污染物排放达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段一级排放标准;

序号

污染物名称

排放极限值(mg/m3

1

颗粒物

120



    粉尘的去除方法有机械除尘、布袋除尘、湿式除尘和电除尘等几种主要方法。

    ①机械除尘结构简单、造价低、维护方便、但除尘效率不高,一般用于多级除尘的预除尘。

    ②布袋除尘以过滤机理作为除尘的主要原理,根据选用的滤料和参数的不同,可以得到不同的除尘效率,自动化程度高,一次性投资较大,但不能用于有火星和易燃易爆的粉尘废气。

    ③湿式除尘主要是用水作为除尘的介质,其除尘效率较高,能够去除微细粉尘,弄处理高温高湿,易燃易爆粉尘,但会产生污水,于是一般需要对污水进行治理。

    ④电除尘有干式和湿式两种,其除尘效率高,消耗动力少,但耗材多,投资高。

根据项目粉尘的物理性质和建设单位所提供的资料,进行综合的环境经济评价,考虑其效果,成本等因素。本方案采用湿式除尘法对铝合金粉尘进行处理。

    通过以上除尘技术比较,结合该厂粉尘是打磨的铝合金和铁件金属混合粉尘,属于易燃粉尘,则采用湿式除尘进行治理。

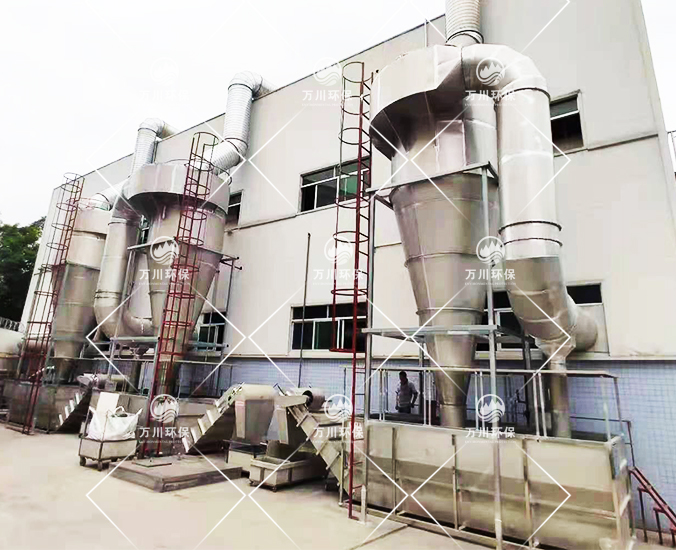

     抛光机高速运转中,粉尘沿着切线方向被弧形集气罩,集气罩设有水帘板水流装置,大颗粒粉尘被水流冲刷到吸尘管内。粉尘被吸入吸尘管道,管道设有喷淋系统,之后粉尘以负压的形式进入到湿式除尘器。废气切向进风,喷嘴在进风口喉管处,液滴随气流运行的同时被离心力甩至塔壁,形成沿壁旋转的液环,并受重力作用而沿壁下流。通过惯性、拦截、扩散等效应将尘粒捕集下来,喷淋室产生的含尘废水经短时沉淀、通过自动刮泥系统刮出后,用泵再打入塔内继续除尘,以节约用水。最后气体经过防爆除尘风机达标排放。


抛光机高速运转中,粉尘沿着切线方向被弧形集气罩,集气罩设有水帘板水流装置,大颗粒粉尘被水流冲刷到吸尘管内。粉尘被吸入吸尘管道,管道设有喷淋系统,之后粉尘以负压的形式进入到湿式除尘器。废气切向进风,喷嘴在进风口喉管处,液滴随气流运行的同时被离心力甩至塔壁,形成沿壁旋转的液环,并受重力作用而沿壁下流。通过惯性、拦截、扩散等效应将尘粒捕集下来,喷淋室产生的含尘废水经短时沉淀、通过自动刮泥系统刮出后,用泵再打入塔内继续除尘,以节约用水。最后气体经过防爆除尘风机达标排放。
