涂装生产线废气处理

2023-02-03(1215)次浏览

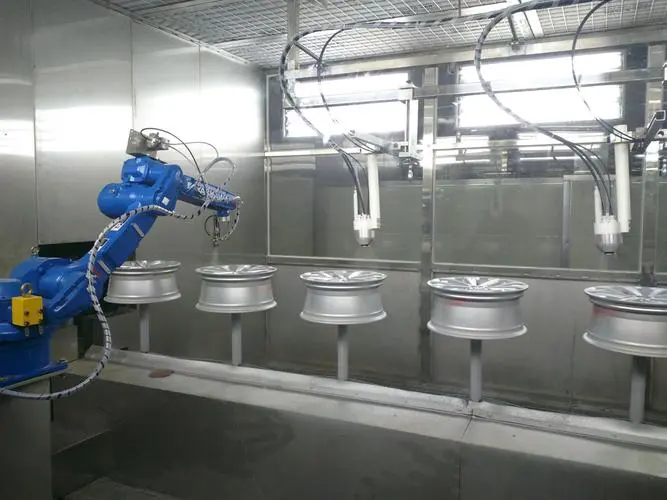

涂装车间生产线有：前处理电泳线、电泳烘干、打磨涂胶线、中涂喷漆线、中涂烘干、中涂打磨、面漆喷涂线、面漆烘干、精饰、塑料件喷涂线、塑料件烘干，其中VOCS产生环节为电泳烘干、涂胶PVC喷涂、中涂喷漆线、中涂烘干、面漆喷涂线、面漆烘干、塑料件喷涂线、塑料件烘干。

　　一、涂装车间VOCs废气的特点：

　　1.喷漆室、流平室处理气量非常大、温度低、湿度高、VOCS浓度低;塑料烘干室、中涂烘干室、面漆烘干室和电泳烘干室处理气量小、温度高、VOCS浓度高。

　　2.废气含易燃易爆挥发性有机物，安全方面应重点考虑。

　　3.废气中VOCS的成分主要有二甲苯、三甲苯、四甲苯、醋酸丁酯等，组分比较复杂，且沸点大多比较高(117.6-196.8℃)。

　　4.PVC底涂室、点修补室由于溶剂使用量小，经测算其排放浓度能达到《挥发性有机物排放标准第一部分：汽车制造业》的规定，为降低设备投资，可单独排放。

二、涂装废气处理方案：

1.蓄热式催化燃烧技术（RCO）蓄热式催化燃烧装置（RCO）直接应用于中高浓度（1000mg/m3—10000mg/m3）的有机废气净化。

RCO处理技术特别适用于热回收率需求高的场合，也适用于同一生产线上，因产品不同，废气成分经常发生变化或废气浓度波动较大的场合。尤其适用于需要热能回收的企业或烘干线废气处理，可将能源回收用于烘干线，从而达到节约能源的目的。蓄热式催化燃烧治理技术是典型的气-固相反应，其实质是活性氧参与的深度氧化作用。在催化氧化过程中，催化剂表面的吸附作用使反应物分子富集于催化剂表面，催化剂降低活化能的作用加快了氧化反应的进行，提高了氧化反应的速率。

在特定催化剂的作用下，有机物在较低的起燃温度下（250~300℃）发生无焰氧化燃烧，氧化分解为CO2和水。并放出大量热能。RCO装置主要由炉体、催化蓄热体、燃烧系统、自控系统、自动阀门等几个系统构成。

在工业生产过程中，气体首先通过陶瓷材料层预热后发生热量的储备和热交换，其温度几乎达到催化层进行催化氧化所设定的温度，这时其中部分污染物氧化分解；废气继续通过加热区（可采用电加热方式或天然气加热方式）升温，并维持在设定温度；其再进入催化层完成催化氧化反应，即反应生成CO2和H2O，并释放大量的热量，以达到预期的处理效果。经催化氧化后的气体进入陶瓷材料层，回收热能后通过旋转阀排放到大气中，净化后排气温度仅略高于废气处理前的温度。系统连续运转、自动切换。通过旋转阀工作，所有的陶瓷填充层均完成加热、冷却、净化的循环步骤，热量得以回收。

技术及性能特点：

工艺流程简单、设备紧凑、运行可靠；净化效率高，一般可达98%以上；与RTO相比燃烧温度低；一次性投资低，运行费用低，其热回收效率一般均可达85%以上；整个过程无废水产生，净化过程不产生NOX等二次污染。催化燃烧装置仅适用含低沸点有机成分、灰分含量低的有机废气的处理，对含油烟等粘性物质的废气处理则不宜采用。

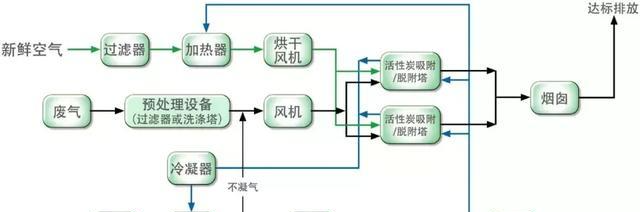

2.活性炭吸附--脱附净化装置

活性炭吸附--脱附净化装置，采用蜂窝状活性炭为吸附剂，结合吸附净化、脱附再生并浓缩VOC和催化燃烧的原理,即将大风量、低浓度的有机废气通过蜂窝状活性炭吸附以达到净化空气的目的，当活性炭吸附饱和后再用热空气脱附使活性炭得到再生，脱附出浓缩的有机物被送往催化燃烧床进行催化燃烧，有机物被氧化成无害的CO2和H20，燃烧后的热废气通过热交换器加热冷空气，热交换后降温的气体部分排放,部分用于蜂窝状活性炭的脱附再生，达到废热利用和节能的目的。整套装置由预滤器、吸附床、催化燃烧床、阻燃器、相关的风机、阀门等组成。

活性炭吸附--脱附净化装置根据吸附和催化燃烧两个基本原理设计，采用双气路连续工作，一个催化燃烧室，多个吸附床交替使用。

先将有机废气用活性炭吸附，当快达到饱和时停止吸附，然后用热气流将有机物从活性炭上脱附下来使活性炭再生；脱附下来的有机物已被浓缩（浓度较原来提高几十倍）并送往催化燃烧室催化燃烧成二氧化碳及水蒸气排出。当有机废气的浓度达到2000PPm以上时，有机废气在催化床可维持自燃，不用外加热。燃烧后的尾气一部分排入大气，大部分被送往吸附床，用于活性炭再生。这样可满足燃烧和吸附所需的热能，达到节能的目的。再生后的可进入下次吸附；在脱附时，净化操作可用另一个吸附床进行，既适合于连续操作，也适合于间断操作。
