产品概述

旋风除尘器是利用离心力分离粉尘的干式除尘设备，不含滤料、无运动部件。含尘气流沿切向进入筒体后高速旋转，粉尘在离心力作用下甩向筒壁并沿锥体滑入灰斗，净化气从顶部排出。结构简单、耐温耐压、占地小、维护成本低，是工况预除尘和粗颗粒回收的常用选择。

万川环保标准机型覆盖处理风量 5,000 ~ 50,000 m³/h 共 8 档，设计风速 23 m/s，筒体直径 Φ600 ~ Φ1,900，材质厚度 1.5 ~ 2.0 mm，可按粉尘性质与风量单机使用，也可与布袋除尘器组成两级除尘系统。

• 适用行业：木工、建材、粮食饲料、铸造、打磨抛光等含尘废气的预除尘与粉尘回收。
• 处理对象：颗粒较粗、密度较大的干式非纤维性粉尘。
• 处理风量：标准机型 8 档，覆盖 5,000 ~ 50,000 m³/h。
• 配套组合：旋风除尘器 + 布袋除尘器两级系统，前粗后细，减轻后端滤料负荷。

技术原理

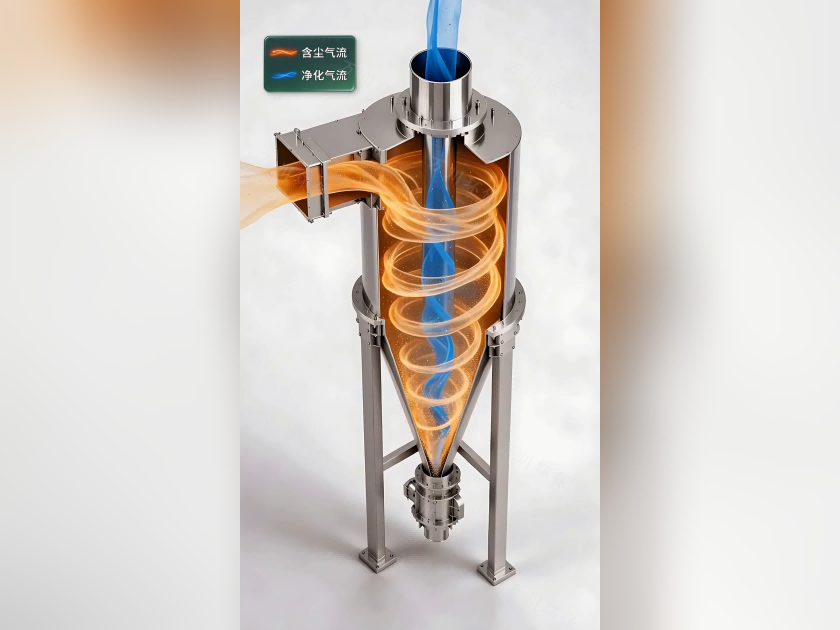

旋风除尘器没有滤料和运动部件，除尘动力来自气流自身的离心力。含尘气体以较高速度从筒体上部的进口切向进入，在筒体内形成向下的外旋流；粉尘颗粒因质量远大于气体，在离心力作用下被甩向筒壁，碰撞后失去动能，沿锥体内壁滑落至灰斗。

外旋流到达锥体底部后折转向上，形成上升的内旋流（净旋流），净化后的气体经排气管从顶部排出。粉尘与气体的分离就在这一内一外两股旋流的持续旋转中完成。

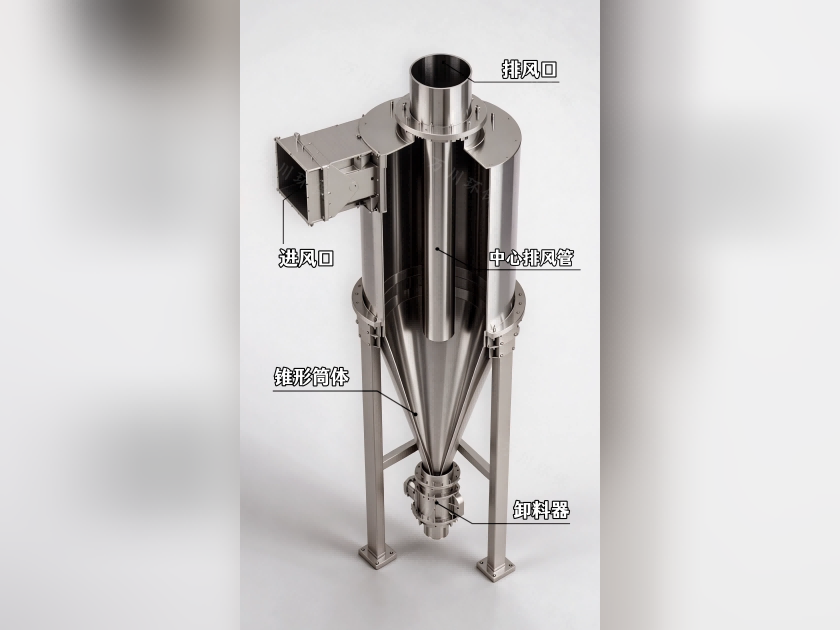

三个关键结构

• 切向进口：进气口沿筒体切向布置，让气流一进筒体就形成旋转，进口风速是分离效率的关键参数。
• 锥体：直径向下收缩，外旋流越转越快，把粉尘继续推向灰斗，减少二次扬起。
• 排气管：插入深度与直径决定内旋流状态，影响净化气带尘量与设备阻力。

工艺流程

含尘气体从车间收集点进入旋风除尘器，整体流程如下：

产品特点

• 无滤料、无运动部件：没有布袋堵塞与更换问题，维护工作量小、运行费用低。
• 耐温耐压：钢制筒体可处理较高温度的含尘气体（不在表内参数，按工况选配保温）。

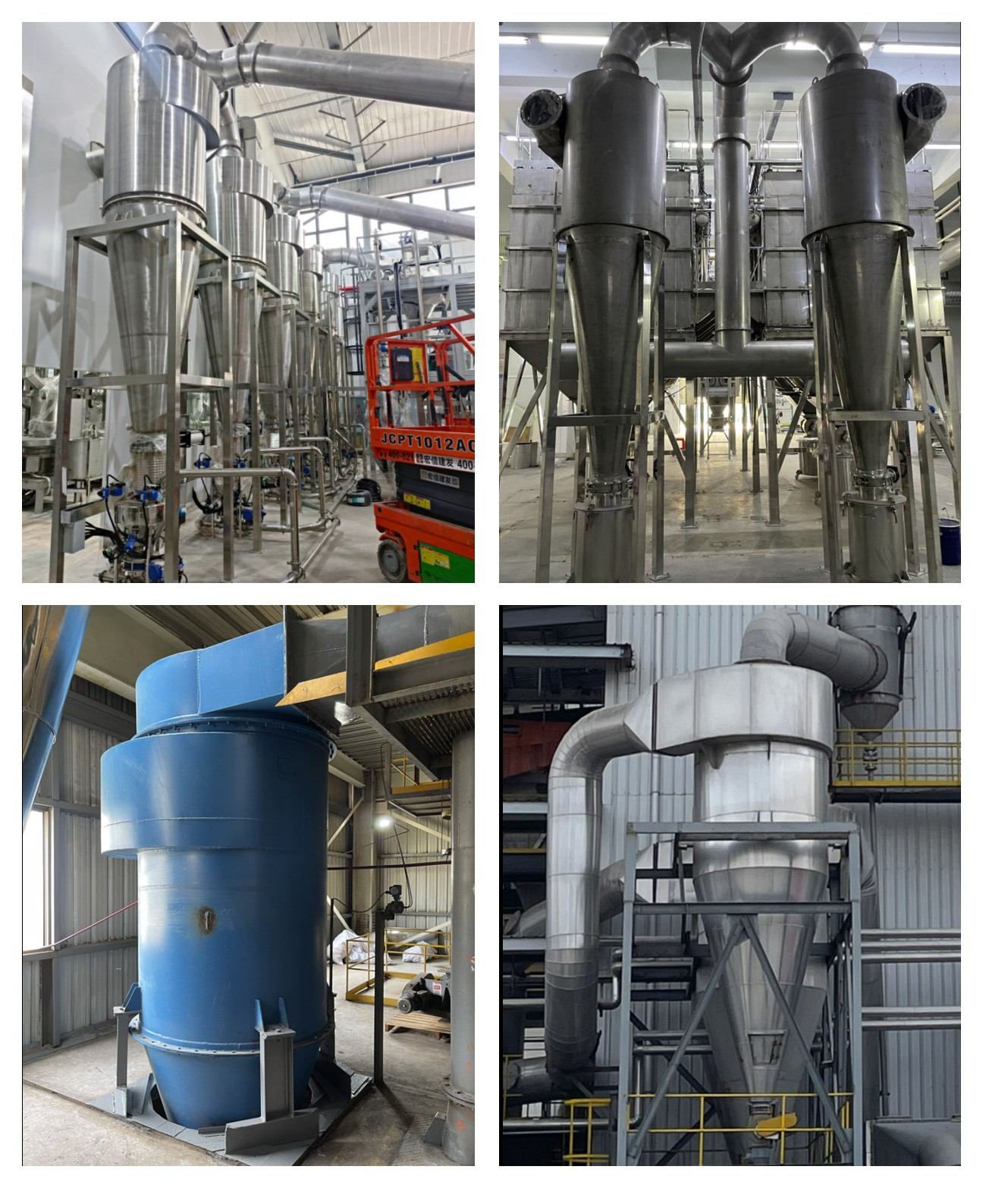

• 结构紧凑：筒体立式布局，占地小，安装快捷，可室内外布置。
• 风量档位全：8 档机型覆盖 5,000 ~ 50,000 m³/h，单台或并联均可。
• 粉尘可回收：干式收集，回收的粉尘可直接回用或集中处置。
• 组合灵活：作为前级预除尘与布袋除尘器组成两级系统，显著延长滤料寿命。

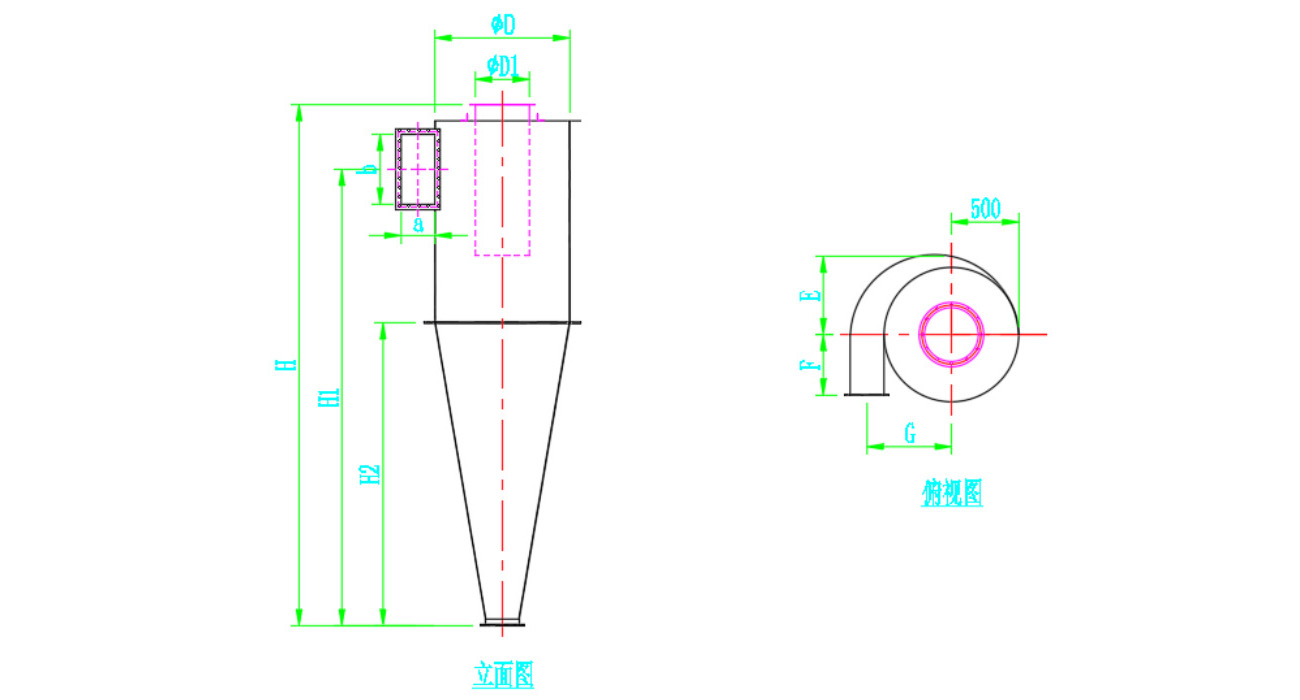

产品参数

以下为旋风除尘器标准机型系列，标注「待补」的项目待补齐后发布；最终配置以工程设计方案为准：

常规技术参数

适用范围

旋风除尘器适用于颗粒较粗、密度较大、温度偏高的干式含尘废气，常作为预除尘器或单机低阻除尘设备使用：
