产品详情
产品概述
PRODUCT OVERVIEW

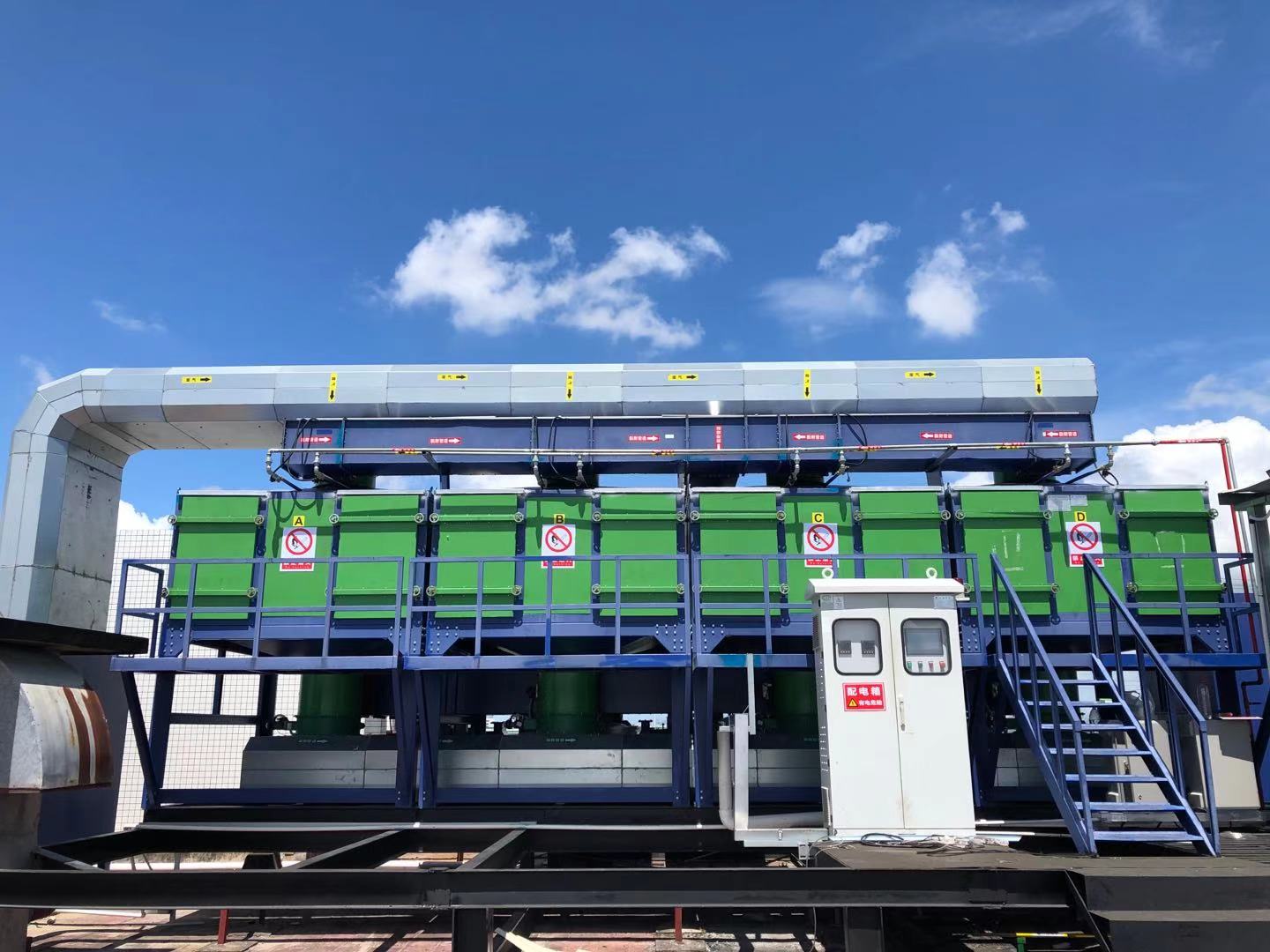

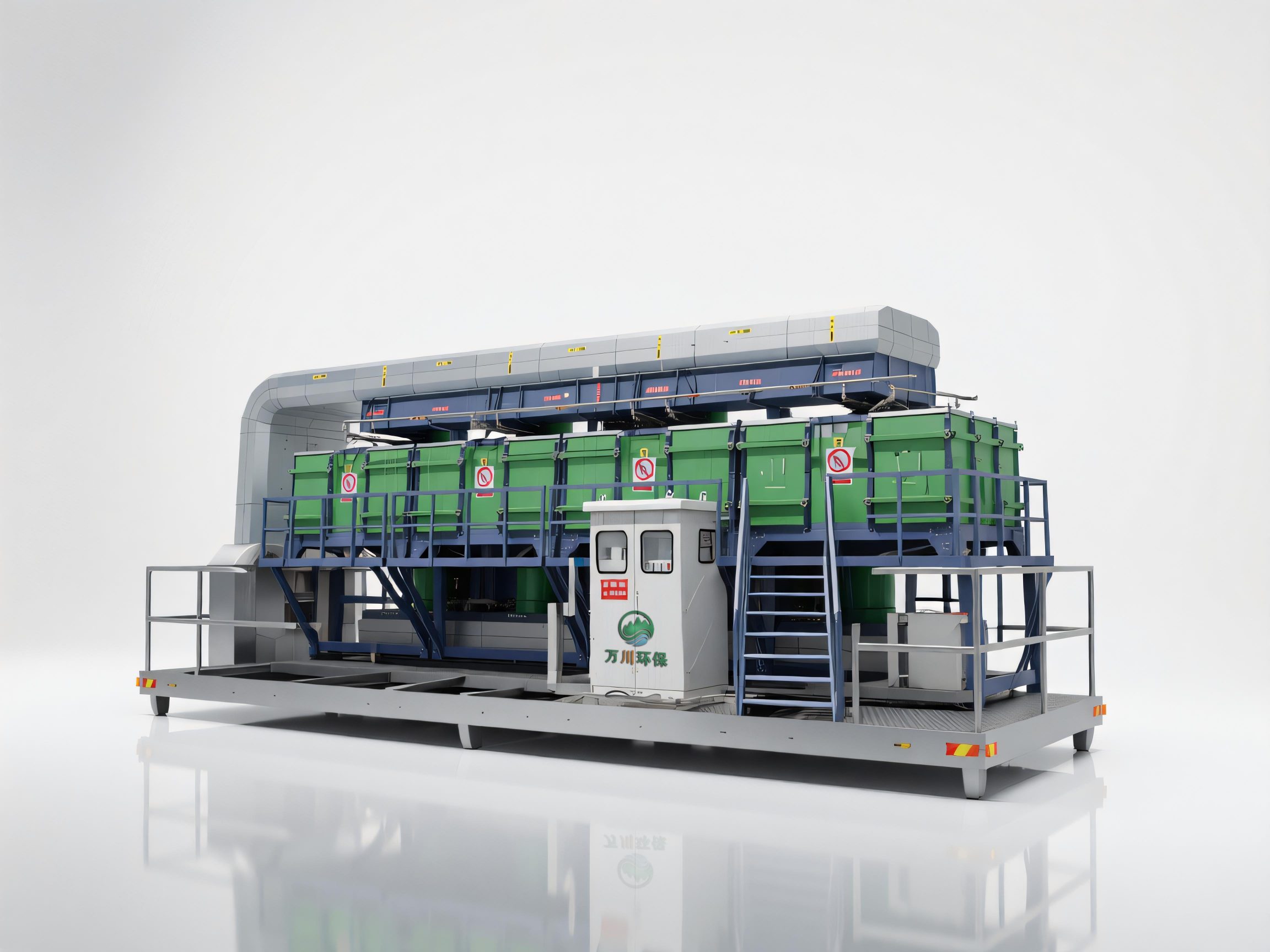

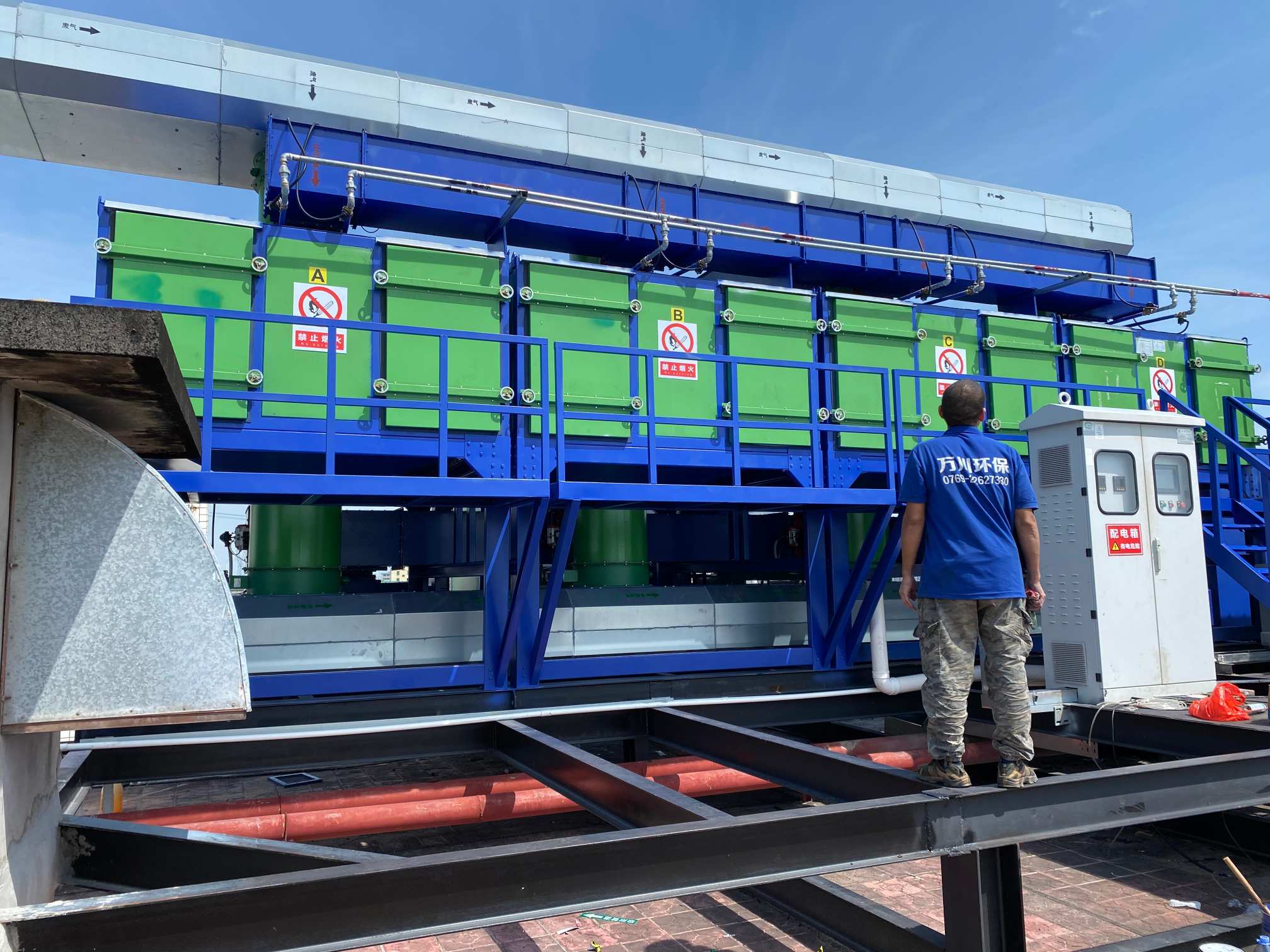

活性炭吸附浓缩 + CO 催化燃烧一体机，是针对低浓度、大风量有机废气（VOCs）的组合式治理设备。常温下活性炭把大风采气中的 VOCs 吸附浓缩；饱和后用热风脱附，把废气浓缩成小风量、高浓度气流，再送入 CO 催化燃烧炉低温氧化分解为二氧化碳和水，燃烧热量回收用于脱附。
「大风量吸附、小风量燃烧」的组合，把运行能耗压到很低；设备按小、中、大三种模块系列化（Z8 ~ Z110 共 10 个机型），按车间风量直接选型或拼装扩容。
- 适用行业：喷漆涂装、印刷包装、化工、电子、橡塑、制鞋、家具等。
- 适用废气：低浓度、多组分、间歇或连续排放的 VOCs 有机废气。
- 处理风量：8,000 ~ 160,000 m³/h（Z8 ~ Z110 系列）。
技术原理
TECHNICAL PRINCIPLE
设备由活性炭吸附箱、脱附风机与 CO 催化燃烧炉三部分组成，吸附与脱附交替进行、在线切换，形成「吸附 — 脱附 — 催化氧化」的能量闭环：
三个核心环节
- 吸附：常温大风量废气穿过活性炭床层，VOCs 被捕集，净化后达标排放。
- 脱附：活性炭接近饱和后，用热风把吸附的 VOCs 脱出，得到小风量高浓度废气。
- 催化氧化：高浓废气在 CO 炉催化剂床层内低温氧化分解，燃烧放热又回用于脱附加热。
与 RTO、RCO 的关系：三款设备面向不同浓度工况——低浓度大风量优先选本组合机，中低浓度连续排放选 RCO，中高浓度选 RTO；进口浓度达到 2,000 mg/m³ 以上时可维持自燃运行。
工艺流程
PROCESS FLOW

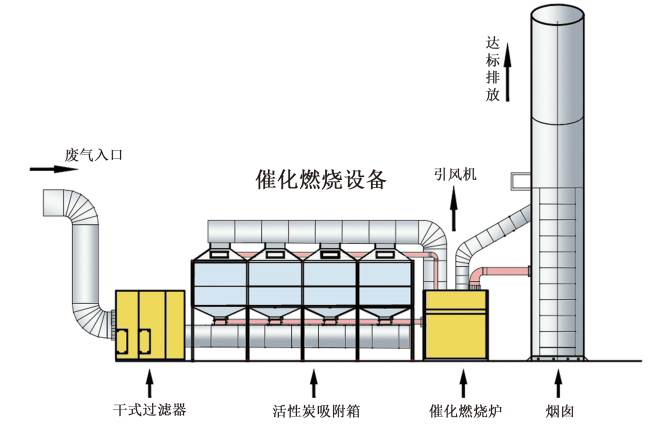

废气经收集与预处理后进入组合机，整体流程如下：
| 序号 | 工序 | 作用 |
|---|---|---|
| 1 | 废气收集 | 集气罩 / 管道把车间废气集中输送 |
| 2 | 预处理 | 初中效过滤箱滤除粉尘、漆雾，保护活性炭床层 |
| 3 | 常温吸附 | 主风机送风入活性炭箱，VOCs 被吸附，净化气达标排放 |
| 4 | 在线脱附 | 脱附风机送入热风，脱出浓缩废气，吸附箱轮换使用 |
| 5 | 催化氧化 | 浓缩废气在 CO 炉内催化剂床层氧化分解为 CO₂ 和 H₂O |
| 6 | 热量回用 | 燃烧高温气流换热后用于脱附，间歇补偿加热即可 |
| 7 | 达标排放 | 净化气经烟囱排放，可接入在线监测 |
产品特点
PRODUCT FEATURES
- 可处理复杂成分的低浓度 VOCs，净化产物为 CO₂ 和 H₂O，无二次污染。
- 在线脱附、双箱轮换，满足连续排放要求，不停机治理。
- 「大风量吸附、小风量燃烧」，热量回用于脱附，间歇性补偿加热，节能减耗。
- 进口浓度 2,000 mg/m³ 以上时可维持自燃运行，基本不耗燃料。
- 催化剂使用寿命长，活性炭装填方便、更换简单，日常维护成本低。
- 自动化控制程度高，多重安全保护措施与异常报警系统。
产品参数
SPECIFICATIONS
机型系列（Z8 ~ Z110，脱附风机全系列统一为 Y6-30-5.4C-3KW；厂家参数表注明仅供参考，具体配置以工程设计方案为准）：
| 型号 | 适用风量(m³/h) | 主风机 | 吸附箱尺寸(mm) | CO炉(mm) | 装填量(m³) |
|---|---|---|---|---|---|
| Z8 | 8,000 ~ 12,000 | 1710×1810×1330 | 4-72-6C-11KW | 1350×1100×2720 | 3.26 |
| Z16 | 16,000 ~ 24,000 | 1710×1810×1330 | 4-72-7C-15KW | 1350×1100×2720 | 4.89 |
| Z12 | 12,000 ~ 18,000 | 2110×2110×1330 | 4-72-6C-15KW | 1350×1300×2780 | 4.8 |
| Z24 | 24,000 ~ 36,000 | 2110×2110×1330 | 4-72-10C-30KW | 1350×1300×2780 | 7.2 |
| Z36 | 36,000 ~ 54,000 | 2110×2110×1330 | 4-72-12C-45KW | 1350×1300×2780 | 9.6 |
| Z48 | 48,000 ~ 72,000 | 2110×2110×1330 | 4-72-12C-55KW | 1350×1250×2780 | 12 |
| Z60 | 60,000 ~ 90,000 | 2110×2110×1330 | 4-72-12C-75KW | 1350×1300×2780 | 14.4 |
| Z70 | 70,000 ~ 110,000 | 2810×2310×1330 | 4-72-14C-75KW | 1550×1350×2780 | 17.8 |
| Z90 | 90,000 ~ 130,000 | 2810×2310×1330 | 4-72-16C-110KW | 1550×1350×2780 | 21.3 |
| Z110 | 110,000 ~ 160,000 | 2810×2310×1330 | 4-72-16C-160KW | 1550×1350×2780 | 24.9 |
常规技术参数
| 项目 | 单位 | 参数范围 |
|---|---|---|
| 处理对象 | — | 低浓度、多组分 VOCs 有机废气（苯系物、酯类、酮类、醇类等） |
| 处理风量 | m³/h | 8,000 ~ 160,000 |
| 自燃运行浓度 | mg/m³ | 2,000 以上可维持自燃 |
| 净化效率 | % | 待补 |
| 脱附温度 | ℃ | 待补 |
| 活性炭类型 | — | 待补（蜂窝炭 / 颗粒炭按工况定） |
| 控制方式 | — | 待补 |
| 占地面积 | ㎡ | 待补 |
适用范围
APPLICATION
组合机面向低浓度、大风量工况，是喷漆、印刷、化工等行业 VOCs 达标治理的主流配置之一：
| 行业 | 典型废气 | 推荐配置 |
|---|---|---|
| 家具 / 五金涂装 | 漆雾、苯系物、酯类 | 干式过滤 + 吸附脱附 + CO |
| 印刷包装 | 醇类、酯类低浓度 | 预处理 + 吸附浓缩 + CO |
| 化工 / 橡塑 | 多组分有机溶剂 | 吸附脱附 + CO（活性炭按组分匹配） |
| 电子制造 | 异丙醇、清洗剂低浓度 | 预处理 + 吸附浓缩 + CO |
| 制鞋 / 箱包 | 胶粘剂挥发物 | 干式过滤 + 吸附脱附 + CO |
选型须知：① 进气需先过滤除粉尘、漆雾，防止活性炭微孔堵塞；② 活性炭装填量按风量与浓度设计（Z8 ~ Z110 对应 3.26 ~ 24.9 m³），饱和后及时更换或再生；③ 混合废气按1/4 爆炸下限控制进气浓度，保障系统安全。
获取方案与报价
请提供废气种类、处理风量、废气浓度与执行排放标准，万川环保工程师会为您评估活性炭吸附浓缩 + CO 催化燃烧方案的适用性，免费出具设备选型建议、治理方案与投资报价。
咨询热线：0769-22627330
手机 / 微信：15876993318
