催化燃烧环保设备集气罩的设计

发布时间：2020-08-15 08:14:00

催化燃烧设备：http://www.dgwchb.com/cpzx/VOCchrs.html

粉尘处理工程案例：http://www.dgwchb.com/anli/zyccgc.html

废气处理工程案例：http://www.dgwchb.com/anli/fqclgc.html

看十遍，不如打电话问一遍！0769-22627330（工程师接听）

集气罩的类型与风量计算

环保设备集气罩的类型与风量计算

　　集气罩在废气治理工程系统中处于前沿阵地，它主要借助于风机在罩口造成一定的吸气速度而有效地将生产过程中产生的废气和有害气体吸走，经过处理达到收尘净化的目的。要合理、经济地解决废气治理问题，正确地设计集气罩也是至关重要的。

设计原则

　　集气罩的形式，根据产生废气源的设备、工作环境的要求不同，可以是多种多样的，但无论是哪种形式的集气罩在设计时都应该遵循“通、近、顺、封、便”的原则。

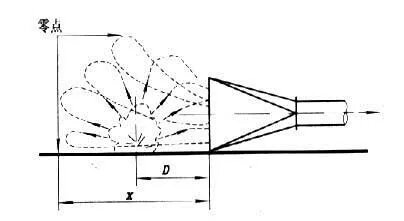

　　通：就是废气能畅通地被吸走。通常物料从高处落地时，会向四面散发，此时，废气的散发速度称为飞扬速度。物料落点处的废气飞扬速度大。随着废气散发距离的增加，达到一定距离后，其散发速度为零。当废气散发速度较大时，不容易被捕集。而散发速度达到零时，废气被捕集就容易得多了。速度达到零点的那一点称为控制点，控制点到集气罩口的距离为x，废气源至集气罩口的距离为D，如下图所示。

环保设备集气罩的类型与风量计算

　　在实际工作中，为有效捕集废气，应根据废气源周围空气运动的速度、废气的有害程度，使集气罩在该处造成一个吸收速度(称为控制风速)。要在废气源点造成一定的控制风速，必须有相应的罩口风速(罩口面风速)。对一定形式的集气罩，风量愈大，罩口风速愈大，控制风速也愈大，废气就容易被捕集。

　　近：就是集气罩要尽量靠近废气源。

　　顺：在生产中，必须在顺着废气飞溅的方向设置罩口正面对着含尘气流的集气罩，使集气罩充分利用含尘气流的动能，以提高捕集效果。

　　封：就是在不影响操作和生产的前提下，集气罩应尽可能将废气源包围起来。这样有利于用较少的抽风量达到收尘效果。

　　便：就是集气罩的结构设计应便于操作，便于检修。

　　通、近、顺、封、便这五个方面是一个整体，不可分割，但也常常发生矛盾，尤其是近、顺、封与便更是常发生矛盾。当集气罩和废气源设置太近时，操作往往不方便。所以，设计过程也是正确处理这些矛盾的过程。

　　本篇主要讲述VOCs废气集气罩的风量设计。

密闭罩及通风柜风量计算

　　密闭罩及通风柜的风量按式1计算。
