VOCS废气处理

广东华瑞喷漆废气处理工程类别: VOCS废气处理

简介:  广东华瑞起重机有限公司,是一家起重机专业生产厂家,扎根东莞及珠江三角洲10年,采用台湾、日本及欧式起重机技术,与台湾永升、日本鬼头、大象、欧洲科尼公司达成合作协议。主要生产和销售链条、钢丝绳电动葫芦、LDA型电动单梁起重机、LH型葫芦双梁起重机、QD型双梁桥式起重机、门式起重机等,起重设备的制造、安装、维修保养和销售,本公司是中国起重机协会成员,拥有完善的质量保证体系,科学的管理制度,严格的检测...

0769-22627330 15876993318

产品详情

      广东华瑞起重机有限公司,是一家起重机专业生产厂家,扎根东莞及珠江三角洲10年,采用台湾、日本及欧式起重机技术,与台湾永升、日本鬼头、大象、欧洲科尼公司达成合作协议。主要生产和销售链条、钢丝绳电动葫芦、LDA型电动单梁起重机、LH型葫芦双梁起重机、QD型双梁桥式起重机、门式起重机等,起重设备的制造、安装、维修保养和销售,本公司是中国起重机协会成员,拥有完善的质量保证体系,科学的管理制度,严格的检测手段,公司近年发展良好,产品畅销全球。

  为满足市场需求,公司不断进行革新,吸收和消化国内外起重行业的先进工艺,制造出质量优良、价格公道的各式起重系列产品,服务于中国大工业,进军国内外市场。

       根据业主提供的要求,结合现场勘察结果,贵公司目前设有喷漆工艺,根据目前环保部门的要求,需要对废气进行处理后达标排放。 受该公司委托,我东莞市盈科环保科技工程有限公司对该上述废气提出治理方案与报价,以供参考。


        油漆的有毒物质可以分为溶剂类(甲醛,甲苯,苯,二甲苯,醛类,酮类,酯类,醚类,芳香烃等)和重金属类(铅,铬,汞,镉等)。

        油漆经皮肤引起的危害:有机溶剂蒸气会刺激眼睛粘膜而使人流泪;与皮肤接触会溶解皮肤油脂而渗入组织,干扰生理机能、脱水;且因皮肤干裂而感染污物及细菌。表皮肤角质溶解引起表皮角质化,刺激表皮引起红肿及气泡部份。溶剂渗入人体内破坏血球及骨髓等。

        油漆经呼吸系统产生的危害:机溶剂蒸气经由呼吸器官吸入人体后,人往往会产生麻醉作用。蒸气吸入后大部份经企管而达肺部,然后经血液或淋巴液传送至其他器官,造成不同程度之中毒现象。常会对呼吸道、神经系统、肺、肾、血液及造血系统产生重大毒害。

        油漆经消化系统引起的危害:当人污染溶剂蒸气场所进食、抽烟或手指沾口等,首先受害为口腔,进入食道及胃肠,引起恶心、呕吐现象,然后在由消化系统,危害到其他器官。

        油漆对环境的危害:根据最新的研究资料表明,甲苯、二甲苯进入大气层后会产生一定的光化学反应,对臭氧层有一定的破坏作用。

       油漆造成危害时身体的表现:一般表现症状为头痛、疲怠、食欲不振、头昏等。高浓度之急性中毒抑制中枢神经系统,使人丧失意识,而产生麻醉现象,初期引起兴奋、昏睡、头痛、目眩、疲怠赶、食欲不振、意识消失等;低浓度蒸气引起之慢性中毒则影响血小板、红血球等造血系统,鼻孔、齿龈及皮下组织出血,造成人体贫血现象。


       1、综合考虑该厂实际情况,优先采用低能耗、低运行费用、基建投资省、工期短、占地面积少、操作管理简便、业已成熟的处理工艺;

       2、处理过程力求安全可靠、经济实用;

       3、妥善处置处理过程产生的废渣、废水,避免造成二次污染;

       4、认真贯彻执行国家关于环境保护的方针政策,遵守国家有关法规、规范、标准;

       5、根据废气性质和处理要求,合理选择工艺路线,要求处理技术先进,处理效果稳定达标,运行稳定可靠;

       6、设备选型要综合考虑性能、价格因素,设备要求高效节能、噪音低、自动化程度高、运行可靠、维护管理简便;

       7、设备平面布置要求紧凑、合理、美观,实现功能分区,方便运行管理。

       8、依据国家和地方有关环保法律、法规及产业政策要求对工业污染进行治理,充分发挥建设项目的社会效益、环境效益和经济效益。


      本设计包括从业主现有废气管道出口至高空排放排气筒之间的所有设施:

    (1)处理设备及管路设计;

    (2)系统内设备钢架设计;

    (3)系统自动控制设计;

    (4)系统配电设计。

      说明:1、本方案报价仅含所列内容,未列项目另议并以合同为准;

                 2、业主方需将主体电源接入我方电控箱内,工艺所需自来水引致设备旁;


     根据排放废气的气体性质,废气的净化处理方法也有多种,特点各异,常用的有喷淋吸收法、冷凝回收法、吸收法、直接燃烧法、催化催化法、吸附法、光解净化法等。

     1、喷淋吸收法:喷淋工艺在大气污染处理上有着广泛的应用,在喷涂工序中也得到使用,其原理是通过将水(或其他吸收液)喷淋废气,将废气中的水溶性或大颗粒成分沉降下来,达到污染物与洁净气体分离的目的。其优点是水资源易得,同时经过过滤、沉淀后可循环用,最大限度降低水资源的浪费,水喷淋在处理大颗粒成分上有着相当高的效率,还可以根据不同的废气成分,配用不同的吸收试剂,处理效果更加好(如在酸性废气处理过程中加碱进行中和吸收)。常作为大风量酸碱的废气处理和有机废气处理的预处理。


    2.冷凝回收法:将废气直接冷凝或吸附浓缩后冷凝,冷凝液经分离回收有价值的有机物。该法用于浓度高、温度低、风量小的废气处理。但此法投资大、能耗高、运行费用大,因此无特殊需要,一般不采用此法。


    3.直接燃烧法:利用燃气或燃油等辅助燃料燃烧放出的热量将混合气体加热到一定温度(700—800℃),驻留一定的时间,使可燃的有害气体燃烧。该法工艺简单、设备投资少,但能耗大、运行成本高。


    4.催化燃烧法:将废气加热到200~300℃经过催化床燃烧,达到净化目的。该法能耗低、净化率高、无二次污染、工艺简单操作方便。适用于高温高浓度的有机废气治理,不适用于低浓度、大风量的有机废气治理。


    5.吸附法:现在最常用的是以活性炭作为吸附介质,废气通过通过活性炭吸附装置,由于在固体吸附剂(活性炭)和有机挥发物之间存在的分子间引力(范德华力),使废气中的有机物被活性炭吸附,从而使气体得到净化。活性炭吸附设备处理效率高、投资小、操作方便。


    6、光解催化技术

   光解催化净化器是一种新型、高效的干法处理有机废气的净化设备,在UV灯和Tio2剂的催化反应作用下,一起加快光电化学反应的进程、速度和深度,将有害气体分解。

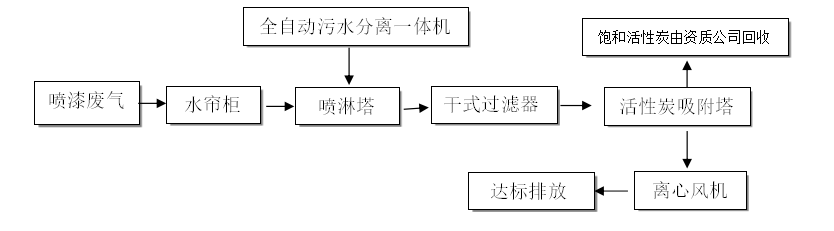

      漆废气采取喷淋塔+光解催化+活性炭吸附塔的方法处理

        有机废气净化流程:由于喷漆废气中含有一定的颗粒物,因此首先进到水帘柜和喷淋塔在进一步除去颗粒物和水溶性物质,而后进入到除雾器,过滤未完全净化水分,而后进入活性炭吸附,该法具有处理效果高,运行稳定优点。

       喷淋塔是一种效率高、压力损失较低的除尘设备。废气正面切向进入至内部的喷淋层,通过水洗、喷淋、过滤后漆雾(在循环水中加入漆雾絮凝剂,使得油性漆雾在水中的溶解性更大)。

      干式过滤器采用初效过滤绵层过滤器,用于过滤小量的水汽和5微米以上的尘埃粒,主要采用金属边框的化纤棉过滤网,结构坚固耐用,定期更换过滤棉即可,边框可重复利用。

      活性炭吸附是利用活性炭的多孔性,存在吸引力的原理而开发的。由于固体表面上存在着未平衡饱和的分子力或化学键力,因此当固体表面与气体接触时,就能吸引气体分子,使其浓集并保持在固体表面,这种现象就是吸附现象。本工艺所采用的活性炭吸附法就是利用固体表面的这种性质,当废气与大表面的多孔性活性炭相接触,废气中的污染物被吸附在活性炭固体表面,从而与气体混合物分离,达到净化的目的。

       喷漆废气经厂风机抽引后进入水帘柜和喷淋塔,喷淋塔是一种效率高、压力损失较低的除尘设备。喷淋塔内部有双层旋流板和喷淋层,含尘气体从侧面切向进入,进入喷淋层和旋流板层,液滴、液膜通过惯性拦、扩散等效应初步拦截,之后穿过与水形成水膜,水膜粘附捕获尘粒,气流经过干式过滤器用于过滤小量的水汽和颗粒物。最后进入到活性炭吸附器,吸附掉废气中残留部分的甲苯等有机物。经活性炭吸附处理后的气体可达标排放。

      全自动污水分离一体机:独创的自然吸气溶气系统,无需溶气罐,无需高压溶气装置,无需空压机,高压风机,安全可靠功耗低 。溶气效果更好,确保设备处理效果 。部分漆渣自行漂浮,大大降低了药剂的使用量,装机功率小,有效降低设备运行成本;解决了喷漆循环水的去向问题,减少排放和零星废水转运费用。

      目前常用的吸附剂有活性炭、沸石分子筛。活性炭相对其他吸附剂有多种优点:它的孔径分布广,微孔发达,吸附过程快,能够吸附分子大小不同的物质,对苯类、乙酸乙酯等VOCs的吸附回收非常有效,非极性、疏水性的表面特性,使它对非极性物质的吸附有较好的选择性;并且活性炭原料廉价充足,制备工艺简单,易脱附再生,因此活性炭已被广泛用作吸附剂,在国内外被大量用于低浓度、较大风量的中等相对分子质量(通常约为45~130)的VOCs的治理。

      本方案选用的吸附核心是蜂窝状活性炭,其是用优质活性炭和辅助材料成方孔蜂窝状活性炭块,通过蜂窝状结构,使产品体积密度小、比表面积大、吸附效率高、风阻系数小,有优良的气体动力积缩小。设备能耗降低,降低吸附床的造价和运行成本,同时对废气处理净化效率高,净化后气体满足环保排放要求。


蜂窝活性炭主要技术参数:

1) 物理参数:孔壁厚0.5+-0.1mm,孔距2.5mm(100mm×100mm,面积上均布1600孔)

2) 吸附性能:吸附率25-28%(动态实测)四氯化碳40%

3) 抗压强度:正压0.7Mpa,侧压0.3Mpa

4) 比表面积:800-1000m2/g


    本工程日常运行中,由于种种不可预测的原因,可能产生某些事故,应及时采取应对措施,如下:

    1、电气故障

    在风机控制电路上设置有漏电开关,具有漏电及短路保护功能。如果风机频频起跳,则需检修电路系统。

    2、排风不畅

    定时清理干式过滤器的过滤棉和更换已饱和的活性炭。
