旋流板喷淋塔

　　旋流板喷淋塔是万川环保公司自主生产，具有设备阻力小，适应性强，净化效率高，运行稳定，使用广泛。特别适合处理水溶性或亲水性强的含尘废气。例如喷漆废气预处理、压铸废气、锅炉、发电机尾气脱硫除尘、厨房火烟等。

　　1.工作原理：

　　含尘气体从筒体底部切向进入喷淋塔内并螺旋由下往上运动，此时旋流板喷淋塔的喷淋层中的螺旋型喷嘴将清水呈实心锥状喷射到筒体内壁形成水膜，烟尘废中的烟尘粒子借助气流旋转运动所产生的离心力冲击于除尘塔筒体内壁的水雾和水膜上而被水滴、水膜黏附捕获，并随筒壁不断更新的水膜向下排出除尘塔，从而使含尘废气得以净化排放。净化器底部设有循环水箱，通过循环水泵不断将水循环送入塔内，根据水箱内水质情况定期更换清水或补水。循环水中投加碱液可提高除硫和除氮氧化物的效果。

　　2.效果及可行性

　　这种旋流板喷淋塔净化效率一般在85%以上，如果管理得好，效率还可提高。它的阻力不大，一般为300～450Pa，不会影响发电机的正常工作。污水可以采用定期排放或连续排放。

　　

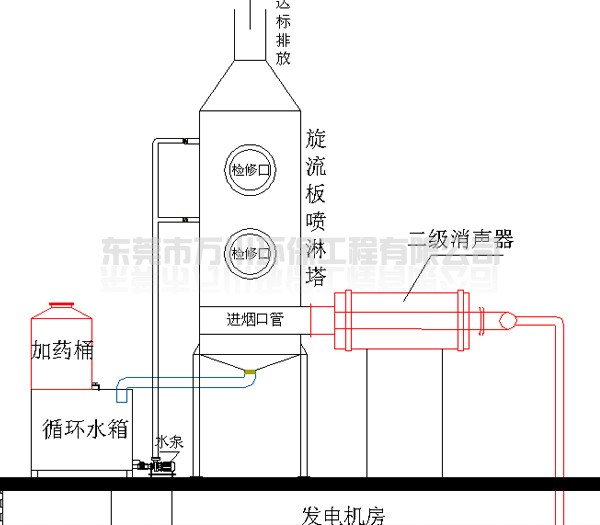

旋流板喷淋塔工艺治理发电机尾气的装置结构示意图


　　二、旋流板喷淋塔特点：

　　(1)气相和液相接触充分，污染因子去除效率高。

　　(2)因采用上进气方式，避免液体沿烟管流入柴油发电机内。

　　(3)具有消声和除雾功能，单位压降小。

　　(4)方便机房外墙悬挂安装。

　　(5)吸收塔体与循环水箱分离安装。

　　三、技术参数：

　　(1)速度：为了尽量减少尘粒和油污在管道内的粘结、积聚，风管内的烟气速度为12m/s以上;烟气在净化器内的速度在2~6m/s左右，停留时间1~3秒。

　　(2)排烟管及塔体：火烟温度较高，采用非燃材料制作，宜用316L，塔体壁厚大于2 mm，入口处适当加厚。

　　(3)喷头：选用能环形出水的喷头(如SiC喷头)，其所形成的液体雾滴宜细，其相向布置距离为20-30cm,液气比大于1.。

　　(4)滤网：采用金属丝制成，其网目为0.8mm×0.8mm，每运行两周应清洗一次，其阻力小于80Pa。

　　(5)脱水板：采用折叠隔板组成，其间距离为20mm，压降小于40Pa。

　　(6)风量：每KW排风量定为15m3/h

　　四、适用范围：

　　燃烧机、锅炉、发电机尾气脱硫除尘、厨房火烟。
